หลักการทำงานของโซลินอยด์วาล์ว(Solenoid valve)

โซลินอยด์ (Solenoid) หรือวาล์วไฟฟ้า เป็นอุปกรณ์แม่เหล็กไฟฟ้าชนิดหนึ่ง ที่มีหลักการทำงานคล้ายกับรีเลย์(Relay) ภายในโครงสร้างของโซลินอยด์จะประกอบด้วยขดลวดที่พันอยู่รอบแท่งเหล็กที่ภายในประกอบด้วยแม่เหล็กชุดบนกับชุดล่าง เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวดที่พันรอบแท่งเหล็ก ทำให้แท่งเหล็กชุดล่างมีอำนาจแม่เหล็กดึงแท่งเหล็กชุดบนลงมาสัมผัสกันทำให้ครบวงจรทำงาน เมื่อวงจรถูกตัดกระแสไฟฟ้าทำให้แท่งเหล็กส่วนล่างหมดอำนาจแม่เหล็ก สปริงก็จะดันแท่งเหล็กส่วนบนกลับสู่ตำแหน่งปกติ จากหลักการดังกล่าวของโซลินอยด์ก็จะนำมาใช้ในการเลื่อนลิ้นวาล์วของระบบนิวแมติกส์ การปิด-เปิดการจ่ายน้ำหรือของเหลวอื่นๆ โครงสร้างของ Solenoid โดยทั่วไปแบ่งออกเป็น 2 ชนิดคือ เลื่อนวาล์วด้วยโซลินอยด์วาล์วกลับด้วยสปริง (Single Solenoid Valve) และเลื่อนวาล์วด้วยโซลินอยด์วาล์วกลับด้วยโซลินอยด์วาล์ว (Double Solenoid Valve) ในที่นี้ใช้แบบ เลื่อนวาล์วด้วยโซลินอยด์วาล์ว ( Solenoid Valve ) หรือวาล์วไฟฟ้า กลับด้วยสปริง (Single Solenoid Valve)

โซลินอยด์วาล์วคืออะไร? วิธีเลือกใช้งานให้เหมาะสม 🚀 =< เรียนรู้เพิ่มเติมเกี่ยวกับโซลินอยด์วาล์ว

โซลินอยด์วาล์ว เป็นอุปกรณ์ที่ใช้ในการควบคุมการไหลของของเหลวและก๊าซผ่านระบบไฟฟ้า โดยใช้หลักการของ แม่เหล็กไฟฟ้า เพื่อเปิดหรือปิดวาล์ว วาล์วประเภทนี้มีบทบาทสำคัญในหลายอุตสาหกรรม เช่น ระบบน้ำ ระบบพ่นหมอก ระบบอากาศ ระบบแก๊ส และเครื่องจักรอัตโนมัติ

🔹 หลักการทำงานของโซลินอยด์วาล์ว 🚀 =< เรียนรู้เพิ่มเติมเกี่ยวกับโซลินอยด์วาล์ว

เมื่อกระแสไฟฟ้าไหลผ่าน คอยล์แม่เหล็ก ในตัววาล์ว จะเกิดสนามแม่เหล็กที่ทำให้แกนวาล์วเคลื่อนที่และเปิดหรือปิดทางไหลของของเหลวหรือก๊าซ โดยสามารถแบ่งประเภทตามสถานะการทำงานหลักได้ 2 แบบ ได้แก่:

✅ โซลินอยด์วาล์ว Normally Open (N/O) – แบบปกติเปิด

📌 โซลินอยด์วาล์ว เมื่อไม่มีไฟ วาล์วจะเปิดให้ของเหลวไหลผ่าน

📌 โซลินอยด์วาล์ว เมื่อจ่ายไฟเข้า วาล์วจะปิด

✅ โซลินอยด์วาล์ว Normally Closed (N/C) – แบบปกติปิด

📌 โซลินอยด์วาล์ว เมื่อไม่มีไฟ วาล์วจะปิด ไม่ให้ของเหลวไหลผ่าน

📌 โซลินอยด์วาล์ว เมื่อจ่ายไฟเข้า วาล์วจะเปิด

ตัวอย่างการใช้งานโซลินอยด์วาล์ว :

🔹 ระบบรดน้ำอัตโนมัติ – ใช้โซลินอยด์วาล์วควบคุมการเปิด-ปิดน้ำ
🔹 ระบบพ่นหมอก – ใช้ในฟาร์มเห็ดและโรงเรือนเพื่อเพิ่มความชื้น
🔹 เครื่องจักรอุตสาหกรรม – ควบคุมการจ่ายลมและแก๊ส

🔹 วิธีเลือกโซลินอยด์วาล์วให้เหมาะกับงาน

📌 1. เลือกวัสดุของโซลินอยด์วาล์ว
✅ โซลินอยด์วาล์วสแตนเลส – ทนทานต่อการกัดกร่อน เหมาะกับงานอุตสาหกรรม
✅ โซลินอยด์วาล์วทองเหลือง – แข็งแรง ใช้ได้กับระบบน้ำและอากาศ

📌 2. เลือกขนาดของโซลินอยด์วาล์ว
✅ 1/4", 1/2", 1", 2" – ขึ้นอยู่กับปริมาณของเหลวที่ต้องการควบคุม

📌 3. เลือกแรงดันไฟฟ้า
✅ 12VDC, 24VDC, 220VAC – เลือกตามระบบที่ใช้งาน

📌 4. เลือกรูปแบบการทำงาน
✅ N/O (Normally Open) หรือ N/C (Normally Closed) – ตามความต้องการของระบบ

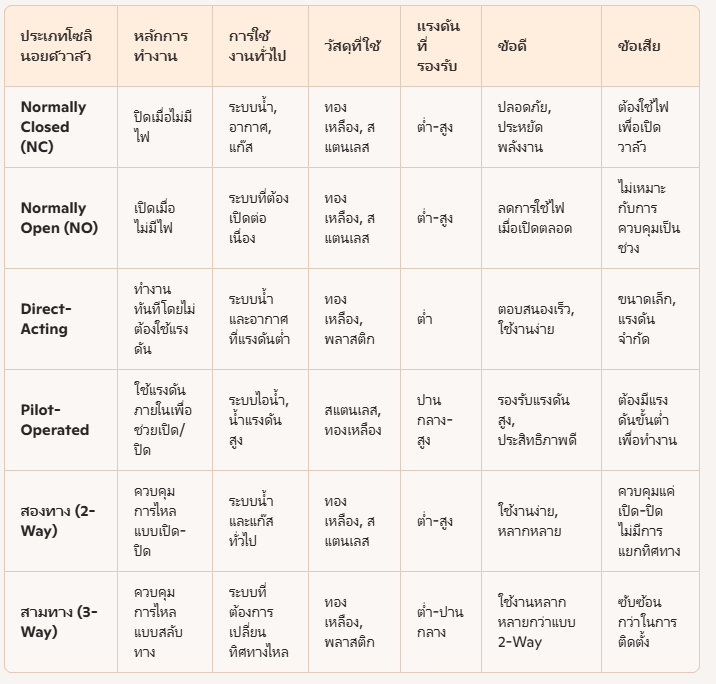

ประเภทของโซลินอยด์วาล์ว

• โซลินอยด์วาล์ว 2 ทาง – มีพอร์ตเข้าและออก ใช้สำหรับเปิด-ปิดการไหลของของไหล เช่น น้ำ, ลม, หรือสารเคมี
• โซลินอยด์วาล์ว 3 ทาง – มีพอร์ตเพิ่มขึ้นเพื่อควบคุมการไหลในหลายทิศทาง เช่น การสลับทิศทางของของไหล หรือการผสมของเหลว
• โซลินอยด์วาล์ว 4 ทาง – ใช้ในระบบที่ต้องการควบคุมการไหลที่ซับซ้อน เช่น ระบบนิวเมติกส์ที่ต้องการเปลี่ยนทิศทางการไหลของอากาศ
• 2.2 แบ่งตามสถานะเริ่มต้น (ปกติเปิด NO, ปกติปิด NC)

• โซลินอยด์วาล์วสามารถแบ่งตามสถานะเริ่มต้นของวาล์วเมื่อไม่มีไฟฟ้าจ่ายเข้าไป:

  • โซลินอยด์วาล์วปกติปิด (NC - Normally Closed) – วาล์วจะปิดเมื่อไม่มีไฟฟ้า และเปิดเมื่อมีกระแสไฟฟ้าไหลผ่าน เหมาะสำหรับระบบที่ต้องการป้องกันการไหลเมื่อไม่มีพลังงาน
  • โซลินอยด์วาล์วปกติเปิด (NO - Normally Open) – วาล์วจะเปิดเมื่อไม่มีไฟฟ้า และปิดเมื่อมีกระแสไฟฟ้าไหลผ่าน เหมาะสำหรับระบบที่ต้องการให้ของไหลไหลตลอดเวลา

  3. แบ่งตามหลักการทำงาน (Direct Acting, Pilot Operated)

  โซลินอยด์วาล์วสามารถแบ่งตามวิธีการทำงานของวาล์ว:

  • Direct Acting Solenoid Valve – วาล์วทำงานโดยตรงเมื่อมีกระแสไฟฟ้าไหลผ่านขดลวดแม่เหล็กไฟฟ้า เหมาะกับระบบแรงดันต่ำและการควบคุมที่รวดเร็ว
  • Pilot Operated Solenoid Valve – ใช้แรงดันของระบบช่วยเปิด-ปิดวาล์ว เหมาะกับระบบที่มีอัตราการไหลสูงและแรงดันสูง

  4. แบ่งตามวัสดุ (ทองเหลือง, สแตนเลส, พลาสติก)

  วัสดุของโซลินอยด์วาล์วมีผลต่อความทนทานและการใช้งานในสภาพแวดล้อมต่างๆ:

  • ทองเหลือง (Brass) – เหมาะสำหรับระบบน้ำและอากาศ มีความทนทานและราคาประหยัด
  • สแตนเลส (Stainless Steel) – ทนต่อสารเคมีและอุณหภูมิสูง เหมาะสำหรับอุตสาหกรรมอาหารและเคมี
  • พลาสติก (Plastic) – น้ำหนักเบา ราคาถูก และเหมาะสำหรับระบบที่ต้องการความปลอดภัยจากการกัดกร่อน

  5. แบ่งตามแรงดันไฟฟ้า (12V, 24V, 220V)

  โซลินอยด์วาล์วมีหลายแรงดันไฟฟ้าให้เลือกใช้ตามระบบไฟฟ้า:

  • 12V DC – ใช้ในระบบที่ใช้แบตเตอรี่ เช่น รถยนต์ หรืออุปกรณ์พกพา
  • 24V DC – ใช้ในระบบอุตสาหกรรมที่ต้องการความปลอดภัยสูง
  • 220V AC – ใช้ในระบบไฟฟ้าทั่วไป เช่น ระบบน้ำและอากาศในโรงงาน

  คู่มือการเลือกโซลินอยด์วาล์ว

  โซลินอยด์วาล์วเป็นวาล์วแบบใช้มอเตอร์และส่วนใหญ่มักใช้เพื่อควบคุมการไหลในระบบของเหลวก๊าซหรืออากาศที่มีแรงดัน พวกเขามักจะมีการทํางานที่หลากหลายภายในระบบ รวมถึงการเปิด/ปิด การปล่อย การจ่าย การแจกจ่าย หรือการผสมของเหลว โซลินอยด์ให้การสลับทิศทางการไหลที่รวดเร็วและปลอดภัย ตลอดจนความน่าเชื่อถือสูง กําลังควบคุมต่ํา และการออกแบบที่กะทัดรัด

  ประเภทการทํางานของโซลินอยด์วาล์ว

  เมื่อเลือกโซลินอยด์วาล์วสิ่งสําคัญคือต้องระบุข้อกําหนดที่เกี่ยวข้องทั้งหมดโดยเริ่มจากการกําหนดประเภทการทํางาน ข้อมูลเกี่ยวกับประเภทโซลินอยด์วาล์วนี้สามารถช่วยให้คุณเลือกได้อย่างชาญฉลาดที่สุด

  โซลินอยด์วาล์วที่ทํางานแบบนําร่องใช้ของเหลวหรือก๊าซที่มีแรงดันเพื่อเปิดใช้งานกลไกการหมุนวาล์ว นี่คือโซลินอยด์วาล์วที่ใช้กันมากที่สุดสําหรับการควบคุมการไหลของอากาศและน้ํา สามารถใช้เพื่อส่งผลต่อความสมดุลของแรงดันด้านบนและด้านล่างของวาล์ว ความดันในระบบเป็นตัวกําหนดความเร็วของวาล์วเปิดและปิด แรงดันปานกลางถึงสูงเหมาะที่สุดสําหรับวาล์วเหล่านี้

  โซลินอยด์วาล์วที่ออกฤทธิ์โดยตรงมีแรงดันและอัตราการไหลที่ถูก จํากัด โดยพลังของโซลินอยด์และความสามารถในการหมุนภายใต้ความกดดัน โซลินอยด์วาล์วที่ออกฤทธิ์โดยตรงเหมาะที่สุดในระบบควบคุมของเหลวแรงดันต่ํา ไม่แนะนําให้ใช้ระบบการไหลอย่างรวดเร็วแรงดันสูง

  วาล์วยกโดยตรงหรือวาล์วที่ทํางานโดยตรงรวมคุณสมบัติของโซลินอยด์วาล์วที่ออกฤทธิ์โดยตรงกับโซลินอยด์วาล์วที่ทํางานแบบนําร่อง วาล์วทําหน้าที่เป็นวาล์วที่ออกฤทธิ์โดยตรงที่แรงดันต่ําและเป็นวาล์วนําร่องที่แรงดันสูง บางครั้งเรียกว่าวาล์ว "ไดอะแฟรมแบบแขวน" โซลินอยด์วาล์วเหล่านี้สามารถใช้ได้ดีที่สุดในระบบถ่ายโอนหรือจ่ายแรงดันต่ําที่อาจต้องเพิ่มแรงดันหรือที่มีแรงดันเพิ่มขึ้นอย่างต่อเนื่องระหว่างการทํางาน



  ข้อมูลจําเพาะของโซลินอยด์วาล์ว

  หลังจากเลือกประเภทของโซลินอยด์วาล์วที่ถูกต้องแล้ว ให้เลือกข้อมูลจําเพาะที่ถูกต้องสําหรับการใช้งาน ต่อไปนี้เป็นรายการข้อกําหนดที่จําเป็นและความหมาย ตรวจสอบให้แน่ใจว่าข้อกําหนดของโซลินอยด์ของคุณอยู่ในช่วงข้อมูลจําเพาะของระบบที่กําลังทํางาน มิฉะนั้นจะเกิดความล้มเหลว

  แรงดันใช้งาน: วาล์วในช่วงมาตรฐานได้รับการออกแบบสําหรับแรงดันสูงสุด 80 psi ถึง 435 psi กลุ่มผลิตภัณฑ์ประกอบด้วยวาล์วสําหรับการใช้งานพิเศษที่ออกแบบมาสําหรับแรงดันสูงถึง 1160 psi เมื่อเลือกวาล์ว ช่วงการทํางานของคุณควรอยู่ในช่วงข้อมูลจําเพาะของแรงดันใช้งานของวาล์ว

  ความดันแตกต่าง/MOPD: เมื่อเลือกวาล์ว ความแตกต่างระหว่างแรงดันขาเข้าและแรงดันขาออกคือความดันแตกต่างสูงสุดที่อนุญาตซึ่งวาล์วสามารถเปิดได้ นอกจากนี้ยังระบุเป็น MOPD (ความแตกต่างของแรงดันเปิดสูงสุด) แรงดันใช้งานของวาล์วควรต่ํากว่า MOPD ของวาล์วที่เลือก มิฉะนั้นโซลินอยด์จะไม่เปิดหรือปิดอย่างถูกต้อง ซึ่งจะเปลี่ยนปริมาณการไหลระหว่างรอบ

  เงื่อนไขสื่อ: โซลินอยด์วาล์วมีพิกัดอุณหภูมิสําหรับของเหลวหรือก๊าซที่ควบคุมในระบบ สื่อ (วัสดุที่ไหลผ่านวาล์ว) ต้องต่ํากว่าพิกัดอุณหภูมิสูงสุด มิฉะนั้นวาล์วจะเปิดและปิดไม่ถูกต้อง และอาจทํางานผิดปกติได้ในที่สุด กําหนดอุณหภูมิการทํางานต่ําสุดและสูงสุดสําหรับสื่อที่คุณกําลังใช้งานเพื่อเลือกวาล์วที่ถูกต้องพร้อมพิกัดอุณหภูมิที่เหมาะสม

  สภาพแวดล้อม: อุณหภูมิแวดล้อม (สภาวะแวดล้อมในการทํางาน) ต้องอยู่ภายในขีดจํากัดที่กําหนดเพื่อให้คอยล์ทํางานได้อย่างเหมาะสมที่สุด ในสภาพแวดล้อมที่เปียกชื้นหรือชื้นมาก ต้องเลือกโซลินอยด์ที่มีการจําแนกประเภทของตู้ IP67 เพื่อป้องกันไม่ให้ขดลวดลัดวงจรเนื่องจากความชื้น

  แรงดันไฟฟ้าและกําลังของขดลวด: เมื่อเลือกโซลินอยด์วาล์ว การรู้ว่าแรงดันไฟฟ้า (AC หรือ DC) ใดพร้อมใช้งานสําหรับการใช้งานเป็นสิ่งสําคัญเพื่อป้องกันความล้มเหลว บ่อยครั้งความดันแตกต่างสูงสุดที่อนุญาตของวาล์วส่วนใหญ่สามารถเพิ่มขึ้นได้โดยการติดตั้งขดลวดแม่เหล็กไฟฟ้าที่ทรงพลังกว่าเข้ากับวาล์ว กําลังขดลวดกําหนดจังหวะเวลาและความแข็งแรงในการหมุนของโซลินอยด์ หากเลือกโซลินอยด์ไม่ถูกต้องการเปิดและปิดล่าช้าจะเกิดขึ้นหรืออาจล้มเหลวโดยสิ้นเชิง



  แนวทางการเลือกโซลินอยด์วาล์ว

  1. กำหนดประเภทของของไหล – ต้องพิจารณาว่าของไหลเป็นน้ำ อากาศ ไอน้ำ หรือสารเคมี เพื่อเลือกวัสดุที่เหมาะสม.

  2. เลือกฟังก์ชันของวาล์ว – มีทั้งแบบ Normally Closed (NC) ที่ปิดเมื่อไม่มีไฟ และ Normally Open (NO) ที่เปิดเมื่อไม่มีไฟ.

  3. เลือกประเภทการทำงาน – มีทั้งแบบ Direct-Acting ที่ไม่ต้องใช้แรงดันขั้นต่ำ และแบบ Pilot-Operated ที่ต้องมีแรงดันขั้นต่ำเพื่อทำงาน.

  4. ตรวจสอบวัสดุของวาล์ว – เช่น ทองเหลืองสำหรับน้ำและอากาศ สแตนเลสสำหรับสารเคมี หรือพลาสติกสำหรับการใช้งานเฉพาะทาง.

  5. ตรวจสอบแรงดันและอุณหภูมิ – ต้องแน่ใจว่าวาล์วสามารถรองรับแรงดันและอุณหภูมิที่ใช้งานได้.

  6. เลือกแรงดันไฟฟ้าที่เหมาะสม – เช่น 12V/24V DC หรือ 110V/230V AC ขึ้นอยู่กับระบบที่ใช้.

  สรุป

🔹 เทคโนโลยีโซลินอยด์วาลวล่าสุดปี 2025

🚀 IoT Solenoid Valve – ควบคุมผ่านแอปมือถือ
🚀 Smart Pressure Control – ปรับแรงดันอัตโนมัติ
🚀 Eco-Friendly Valve – ประหยัดพลังงาน

แนวโน้มตลาดโซลินอยด์วาล์วในปี 2025

🔹 การเติบโตของตลาด

• ตลาดโซลินอยด์วาล์วทั่วโลกคาดว่าจะมีมูลค่าประมาณ 4.91 พันล้านดอลลาร์สหรัฐในปี 2025 และเติบโตต่อเนื่องที่อัตรา 4.5% CAGR จนถึงปี 2035

• อุตสาหกรรมที่มีการใช้โซลินอยด์วาล์วมากขึ้น ได้แก่ ระบบบำบัดน้ำ, อุตสาหกรรมอาหาร, พลังงานหมุนเวียน และอุตสาหกรรมการแพทย์

🔹 เทคโนโลยีใหม่ที่ส่งผลต่ออุตสาหกรรม

• IoT และระบบอัตโนมัติ: มีการพัฒนาโซลินอยด์วาล์วที่สามารถเชื่อมต่อกับ IoT เพื่อควบคุมผ่านแอปมือถือและระบบอัจฉริยะ

• วัสดุที่ทนทานและเป็นมิตรกับสิ่งแวดล้อม: โซลินอยด์วาล์วที่ทำจาก สแตนเลส กำลังได้รับความนิยมมากขึ้น เนื่องจากมีความทนทานต่อการกัดกร่อนและเหมาะกับอุตสาหกรรมอาหารและการแพทย์

• การควบคุมแรงดันอัตโนมัติ: มีการพัฒนาโซลินอยด์วาล์วที่สามารถปรับแรงดันได้เอง เพื่อเพิ่มประสิทธิภาพในการใช้งาน

🔹 ปัจจัยที่ส่งผลต่อการเติบโตของตลาด

• การลงทุนในโครงการพลังงานหมุนเวียน เช่น พลังงานน้ำและไฮโดรเจน ทำให้มีความต้องการโซลินอยด์วาล์วเพิ่มขึ้น

• ความต้องการน้ำสะอาด: การขยายตัวของโรงงานบำบัดน้ำทั่วโลก ส่งผลให้มีการใช้โซลินอยด์วาล์วมากขึ้น



  แนวโน้มล่าสุดของโซลินอยด์วาล์วในปี 2025

  อุตสาหกรรมโซลินอยด์วาล์วกำลังพัฒนาอย่างรวดเร็ว โดยมีแนวโน้มสำคัญที่กำลังเกิดขึ้นในปี 2025 ได้แก่:

  1. การบูรณาการกับ IoT และระบบอัจฉริยะ

     • โซลินอยด์วาล์วที่สามารถเชื่อมต่อกับระบบ IoT เพื่อให้สามารถตรวจสอบและควบคุมระยะไกลได้.

     • การใช้เซ็นเซอร์เพื่อคาดการณ์การบำรุงรักษาและลดเวลาหยุดทำงานของระบบ.

  2. วัสดุที่เป็นมิตรต่อสิ่งแวดล้อม

     • การใช้วัสดุรีไซเคิลและพลังงานต่ำในการผลิตวาล์ว เพื่อให้สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม.

     • การพัฒนาโซลินอยด์วาล์วที่ใช้พลังงานต่ำเพื่อช่วยลดการใช้ไฟฟ้าในระบบอุตสาหกรรม.

  3. การออกแบบที่ทนทานต่อสภาพแวดล้อมสุดขั้ว

     • วาล์วที่สามารถทนต่อแรงดันสูง อุณหภูมิสูง และสารเคมีที่มีฤทธิ์กัดกร่อน.

     • การพัฒนาเคลือบป้องกันการกัดกร่อนเพื่อเพิ่มอายุการใช้งานของวาล์ว.

  4. การใช้งานในอุตสาหกรรมพลังงานหมุนเวียน

     • โซลินอยด์วาล์วที่ใช้ในระบบพลังงานน้ำและพลังงานไฮโดรเจน เพื่อช่วยควบคุมการไหลของของไหลในระบบพลังงานสะอาด



       ตัวอย่างการใช้งานจริง

       กรณีศึกษา: ระบบบำบัดน้ำเสียอัจฉริยะ

       บริษัทแห่งหนึ่งในยุโรปได้ติดตั้งโซลินอยด์วาล์วที่เชื่อมต่อกับ IoT ในโรงงานบำบัดน้ำเสีย เพื่อช่วยควบคุมการไหลของน้ำและสารเคมีในกระบวนการบำบัด ผลลัพธ์:

       • ลดการใช้สารเคมีลง 20%

       • เพิ่มประสิทธิภาพการบำบัดน้ำเสียขึ้น 30%

       • ลดต้นทุนการบำรุงรักษาเนื่องจากสามารถตรวจสอบสถานะวาล์วแบบเรียลไทม์

       กรณีศึกษา: ระบบควบคุมอากาศในโรงงานผลิตอาหาร

       โรงงานผลิตอาหารแห่งหนึ่งใช้โซลินอยด์วาล์วสแตนเลสที่ทนต่อความชื้นและอุณหภูมิสูง เพื่อควบคุมการไหลของอากาศในกระบวนการผลิต ผลลัพธ์:

       • ลดการปนเปื้อนของผลิตภัณฑ์

       • เพิ่มความแม่นยำในการควบคุมอุณหภูมิ

       • ลดการใช้พลังงานลง 15%
