การใช้งานมัลติมิเตอร์ UNI-T UT204+: วิธีวัดแรงดัน, กระแสไฟฟ้า, ความต้านทาน และตรวจสอบลัดวงจร
การใช้งานมัลติมิเตอร์ UNI-T(UT204+)

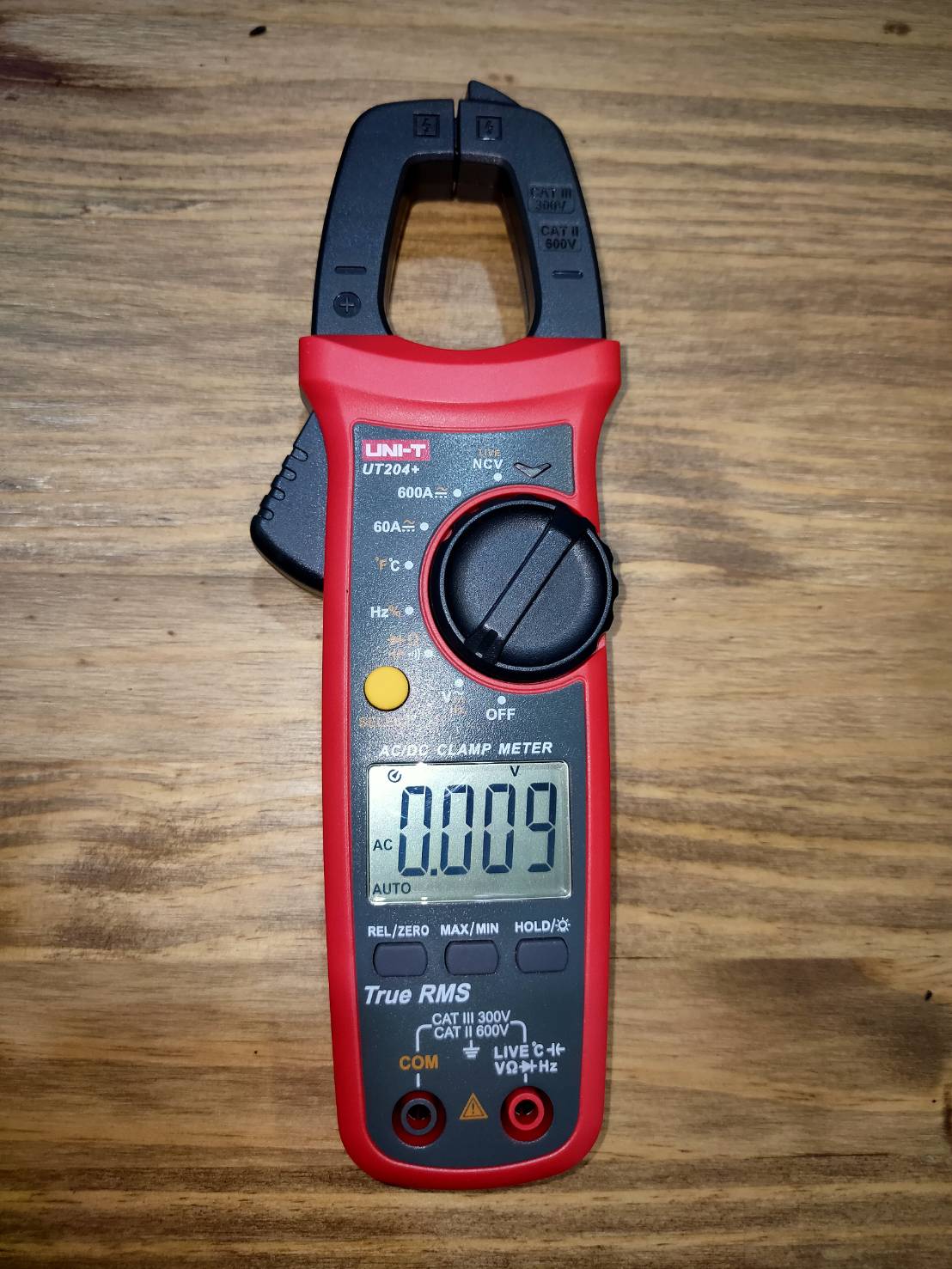

เสียบสายไฟในการวัด โดยสายีดำเสียบเข้ากับช่องสีดำ(ช่อง COM) และสายสีแดงเสียบเข้ากับช่องสีแดง (live)จากนั้นจะทำการวัดค่าต่าง
1.การวัดแรงดัน ความต่างศักย์ ให้ทำการปรับมิเตอร์ไปยัง V เพื่อวัดแรงดันโดย ค่าแรงดันเริ่มต้นจะเป็นไฟ AC(กระแสสลับ หรือไฟบ้าน) ถ้าต้องการเปลี่ยนไปวัดไฟ DC ให้กดปุ่ม SELECT(ปุ่มสีเหลืองๆ ด้านซ้ายบนของหน้าปัดแสดงผล) หน้าจอจะแสดงผลเป็น DC เราก็สามารถนำมิเตอร์ไปวัดแรงดันจากแหล่งจ่ายไฟตรงได้แล้ว เช่น แบตเตอรี่ อะแดปเตอร์ สวิชชิ่งพาวเวอร์ซัพพลาย แผงโซล่าเซลล์
2. การวัดกระแสไฟฟ้า หรืออะไรก็ตามที่หน่วยเป็นแอมป์ เนื่องจากมิเตอร์ตัวนี้เป็นอุปกรณ์ที่เป็นแคลมป์มิเตอร์จำเป็นจะต้องคล้องสายไฟให้อยู่ตรงกลางของห่วงด้านบน เมื่อต้องการวัดให้ปรับมิเตอร์ไปยัง 60A หริอ 600A โดยเลือกจากค่าที่เราพอจะทราบเช่นสวิชชิ่ง 12V 50A หากเราจะวัดอุปกรณ์ที่มาต่อพ่วงไม่มีทางที่กระแสจะมากกว่า 50A ได้เพราะฉะนั้นการเลือก ควรเลือกวัดกระแส60A ในทำนองเดียวกันหากเราไม่ทราบว่ากระแสที่ใช้เป็นเท่าไหร่ให้ปรับไปยังค่าสูงที่สุดก่อน (600A) แล้วถ้าค่าที่วัดมาต่ำกว่า 60A ค่อยปรับมิเตอร์ไปยัง 60A ในการใช้งานแคลป์มิเตอร์คล้องสายไฟให้คล้องสายไฟเส้นเดียวเท่านั้น ยกตัวอย่างเช่นหากต้องการวัดกระแสปั๊มน้ำกระแสตรง ให้คล้องแค่สายสีดำ หรือสีแดงเส้นเดียวเท่านั้น ในทำนองเดียวกันหากต้องการวัดกระแสสลับให้คล้องแค่สาย ไลน์หรือนิวทรัลเท่านั้น การวัดกระแสในขณะที่สายสองเส้นอยู่ในแคลป์ไม่สามารถทำได้ เพราะฉะนั้นการวัดกระแส ที่มีสายไฟตีคู่กันมาเช่น ดำแดง หรือ LN จะไม่สามารถวัดค่าได้
3.การตรวจสอบการลัดวงจร หรือการเช็คช็อตเป็นการตรวจสอบว่าวงจรมีการช็อตหรือเชื่อมถึงกันหรือไม่ ให้ปรับไปยังโหมด ไดโอด ความต้าน ช็อต และความจุตัวเก็บประจุ โดยเมื่อเลือกโปรแกรมแรกจะเป็นการเช็คช็อต สามารถเป็นในกรณีที่ดีและร้าย ดีถ้าวงจรในช็อตจุดที่ควรช็อต เช่นปลายสายสองเส้น ฟิวส์ ,ลายวงจรที่ต่อกัน รีเลย์NC ปกติปิด และไม่ช็อตในจุดที่ไม่ควร เช่น ขั้วบวกขั้วลบพาวเวอร์ซัพพลาย หรือลายวงจรที่ผ่านไดโอดหรือตัวต้านทาน ในกรณีที่ร้ายแรงเช่นการช็อตระหว่างขั้วบวกและลบของวงจร
4.การวัดค่าความต้านทาน กด select หนึ่งครั้งเพื่อปรับไปยังการวัดค่าความต้านใช้ทดสอบในการวัดค่าความต้านทานของตัวต้านหรืออุปกรณ์ ข้อควรระวังไม่ควรวัดค่าความต้านทานในขณะที่อุปกรณ์กำลังทำงานหรือมีกระแสไฟฟ้าไหลอยู่ และห้ามใช้วัดกับแบตเตอรี่ด้วยเช่นกัน ใช้ในการเช็คอุปกรณ์ว่าทำงานดีไหม เช่นขั้วมอเตอร์บวกลบแม้จะไม่ช็อตกันแต่จะมีค่าความต้านทานค่าๆหนึ่งอยู่ หากค่าความต้านทานไม่สูงจนเป็นอนันต์ก็สามารถดูได้คร่าวๆว่าอุปกรณ์ใช้งานได้ดีอยู่
5.การวัดค่าไดโอด ใช้สำหรับการตรวจสอบว่าไดโอดนั้นทำงานได้ดีอยู่ไหม โดยกด select อีกครั้งต่อจากการวัดค่าความต้านทาน (ส่วนมากใช้ในการตรวจสอบไดโอดบริดจ์)
